Mapas celestes
Os mapas celestes, também chamados de cartas celestes, são representações gráficas completas ou parciais da esfera celeste, usadas para identificar planetas, estrelas e constelações no firmamento.

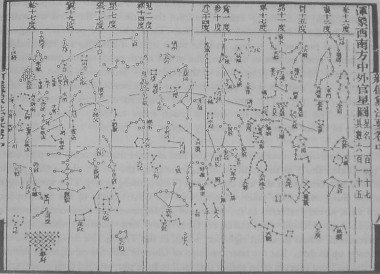

Em tempos antigos, antes das tecnologias modernas, o céu era o principal "mapa" de orientação geográfica para os seres humanos. Por isso, é natural que existam vestígios de cartas celestes desde os primórdios da civilização, empregadas tanto em viagens terrestres quanto marítimas.

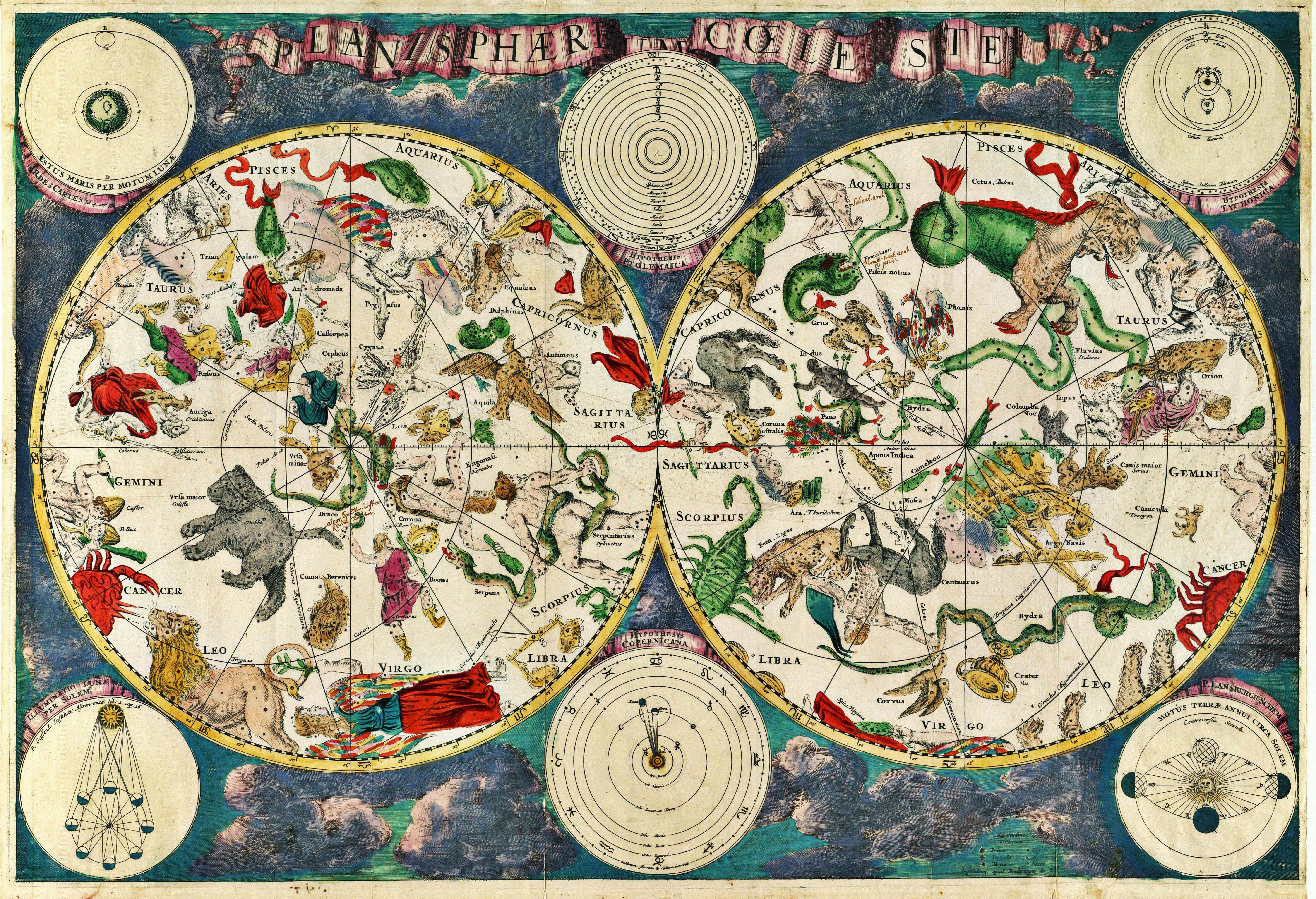

Planisférios celestes
Assim como fazemos com os mapas da superfície terrestre, também é possível representar o céu em um planisfério, que é qualquer projeção plana (um mapa bidimensional), total ou parcial, da esfera celeste (ou terrestre).
No caso dos planisférios celestes, os tipos de projeção mais usados são:
- Retangular: como o próprio nome indica, projeta o céu em um mapa retangular. Tem a desvantagem de provocar distorções, especialmente em latitudes elevadas e, de modo mais acentuado, nas imediações das estrelas circumpolares. Apesar disso, é muito útil para observadores localizados entre 50° norte e 50° sul.
- Estereográfica: projeção circular da esfera celeste, que preserva as posições angulares relativas dos astros.
- Azimutal: caso particular da projeção estereográfica, realizada a partir de um ponto tangente da esfera a um plano - por exemplo, um dos polos celestes. Essa forma resulta em linhas concêntricas e se destaca por preservar a fidelidade do posicionamento relativo das estrelas circumpolares.
Entre astrônomos amadores e em materiais didáticos mais recentes, costuma-se chamar de planisférios os populares discos giratórios. Eles adotam projeção estereográfica e utilizam máscaras que permitem ajustar o mapa a diferentes dias e horários, conforme a localização geográfica. Dessa forma, substituem a necessidade de múltiplos mapas fixos.
Outras modalidades de mapas celestes
Além dos planisférios, as cartas celestes físicas podem assumir diversos formatos. Alguns exemplos são:
- Atlas estelares: cartas impressas em folhas avulsas ou livros, geralmente divididos por hemisfério ou por coordenadas celestes. Oferecem detalhamento maior que o dos planisférios, incluindo estrelas de magnitudes mais fracas, nebulosas, aglomerados, entre outros.
- Mapas de constelações: representam constelações individuais ou pequenos grupos delas. São ideais para quem deseja iniciar o estudo do céu de forma gradual, com níveis variados de detalhamento.
- Globos celestes: representam a esfera celeste em objetos tridimensionais, de modo análogo aos globos terrestres, mas exibindo estrelas e constelações no lugar de continentes e oceanos.
Recursos digitais
Atualmente, também existem modernos recursos digitais on-line, que oferecem visões dinâmicas e interativas do céu, com muitas opções interessantes. Entre os melhores estão:
- Stellarium Web: visualização em tempo real do céu noturno, baseada na localização geográfica do usuário. Também disponível como aplicativo.
- Heavens-Above - Interactive Sky Chart: ferramenta de interface simples, porém eficiente, para explorar o céu e rastrear satélites, planetas e outros objetos. Permite personalizar a localização geográfica e destaca eventos como as passagens da Estação Espacial Internacional.
- SkyLive: coleção de mapas celestes em tempo real, configuráveis pela localização. Inclui informações sobre eventos astronômicos e o posicionamento dos astros.
- Sky Map Online: simulador interativo do céu noturno, leve e funcional, que destaca constelações e estrelas brilhantes. Oferece ajustes manuais de localização, data e hora.
- Night Sky Map - Time and Date: interface simples que mostra as estrelas e constelações visíveis no momento do uso, com ferramentas para ajuste de localização, data e até condições atmosféricas.
O uso dessas ferramentas digitais é altamente recomendável. No entanto, para quem deseja se aprofundar na Astronomia Observacional, os mapas tradicionais continuam indispensáveis - e por uma razão muito simples.
Imagine-se em um local ideal para observação, longe das luzes da cidade e sem acesso a eletricidade. O céu se revela em todo o seu esplendor, mas seu celular pode estar com a bateria fraca, um aplicativo pode falhar, e o computador, sem energia, se torna inútil.
Nesse momento, ter em mãos um mapa celeste impresso pode fazer toda a diferença. Além de funcionar independentemente de tecnologia, ele permite uma navegação rápida e intuitiva pelo céu, sem distrações, garantindo o máximo aproveitamento da rara experiência de observar sob um céu verdadeiramente escuro.
Mapas celestes para imprimir
As duas versões de cartas celestes giratórias a seguir estão prontas para imprimir, recortar e montar: um planisfério hemisférico, adequado para qualquer latitude, e um modelo tradicional, ajustado para a latitude 30° sul.
Clique com o botão direito do mouse sobre as imagens, salve-as em seu computador e siga as instruções de montagem.
O material é cortesia do site Astronomia & Astronáutica, cuja visita recomendo fortemente, sobretudo para quem deseja aprofundar-se em detalhes técnicos e obter orientações práticas para a Astronomia Observacional.

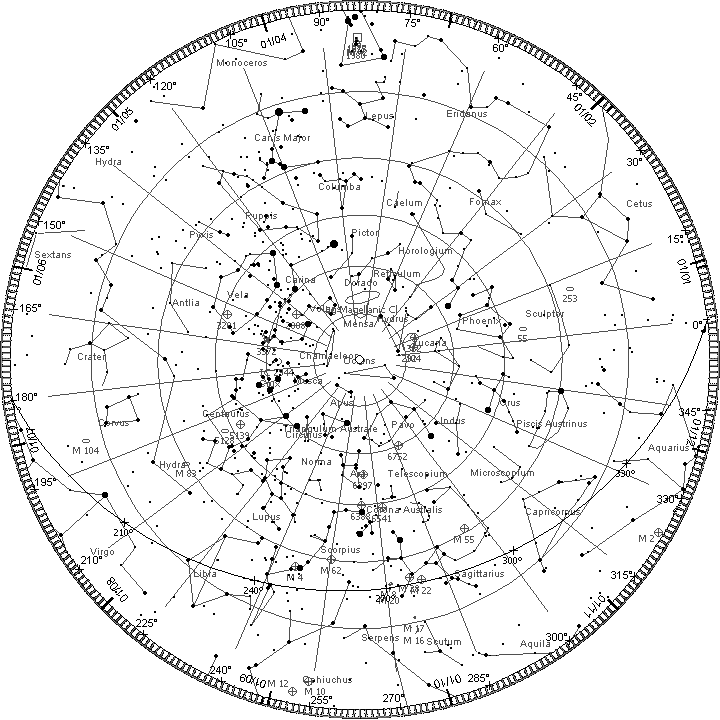

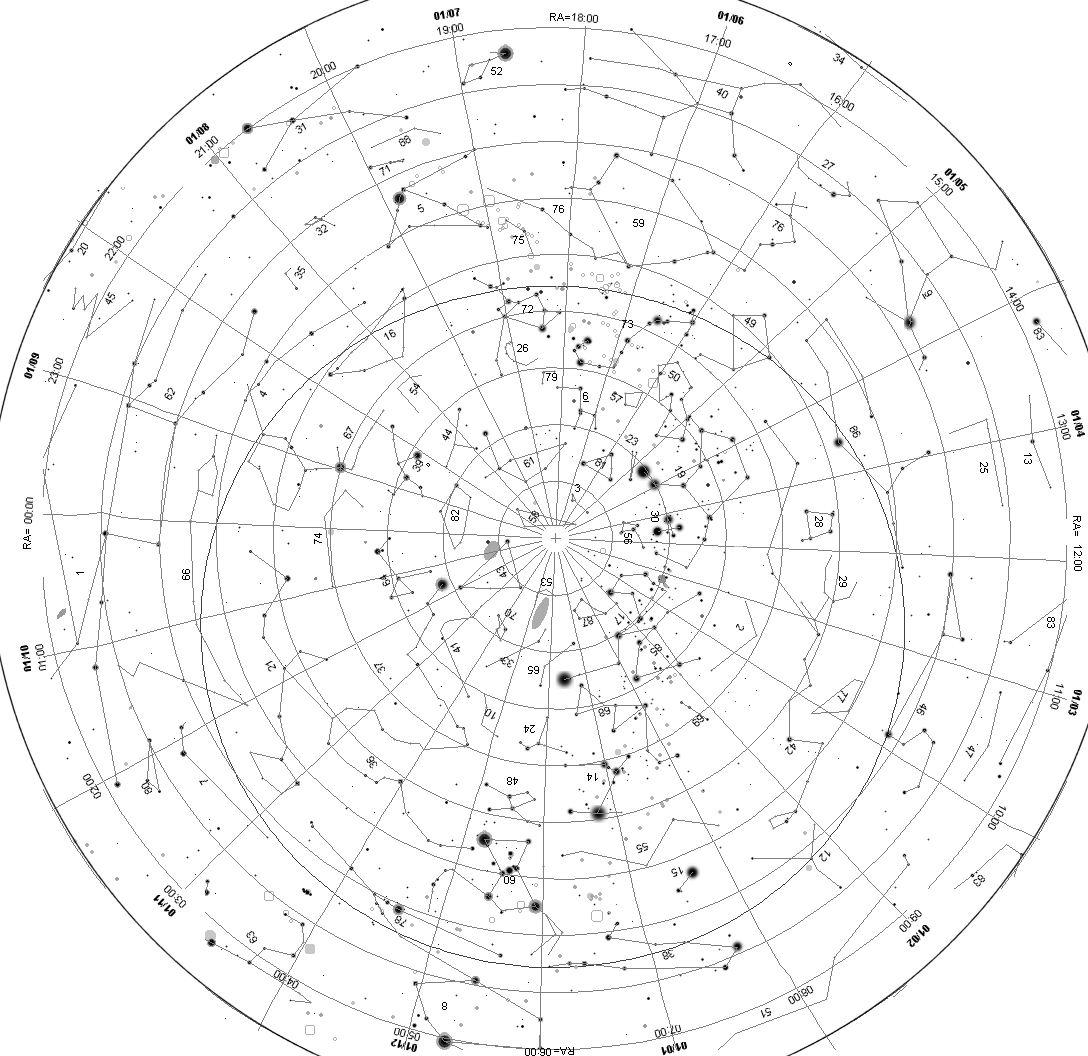

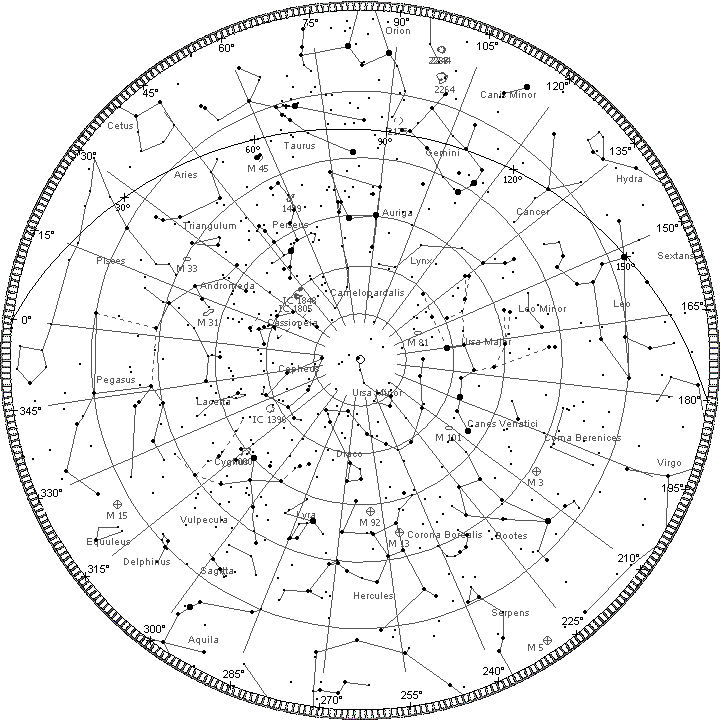

1. Planisfério hemisférico para todas as latitudes
Instruções
1 - Salve os dois mapas e a máscara no seu computador. Imprima os três desenhos na mesma escala. Lembre-se de não usar as opções de impressão: "ajustar à folha" nem "permitir distorção", use apenas a opção "centralizar na folha" nas três impressões.
2 - Recorte os dois mapas no círculo externo e cole um no outro cuidando para alinhar os dois lados, por exemplo: use a constelação de Órion, que está no topo dos dois mapas na linha do equador, como referência (coloque os dois discos juntos contra uma lâmpada para ver o alinhamento pela transparência). Cola branca não é um boa opção, pois deixa o papel ondulado; prefira fita adesiva dupla face ou cola em bastão.

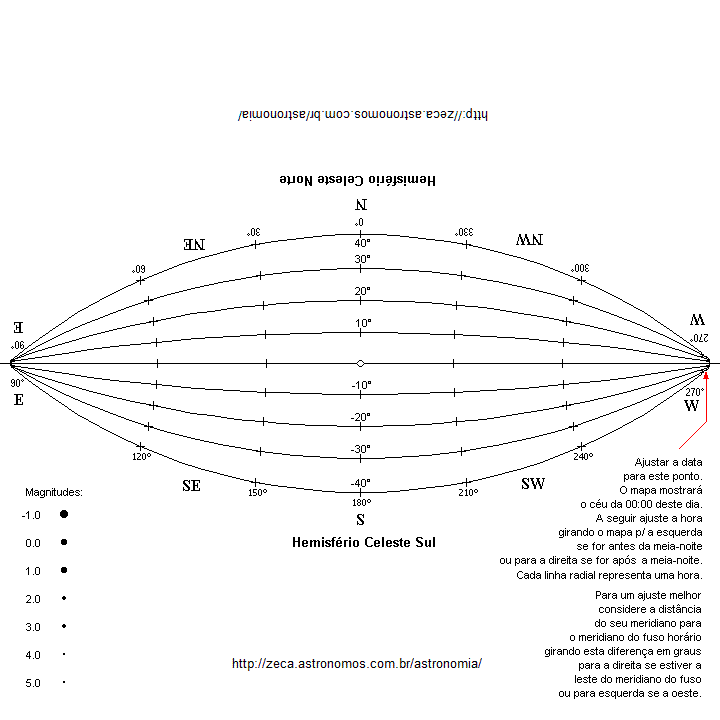

3 - Na folha da máscara, recorte com um estilete apenas a linha curva correspondente à sua latitude (se for um valor intermediário, marque antes com lápis) e dobre a folha ao meio na altura da linha horizontal de latitude 0°.
4 - Faça um furo com tachinha no centro do mapa e no pequeno círculo que existe na linha de latitude 0o. Coloque o mapa, cuidando para que os hemisférios celestes fiquem no lado correto da máscara (observe as marcas dos pontos cardeais na máscara).
Dica 1: se você viaja para outras latitudes, faça as máscaras necessárias para cada latitude visitada e use o mesmo mapa, intercambiando de uma máscara para outra.
Dica 2: após colar os dois mapas dos hemisférios e antes de cortar a máscara, é interessante plastificá-los.

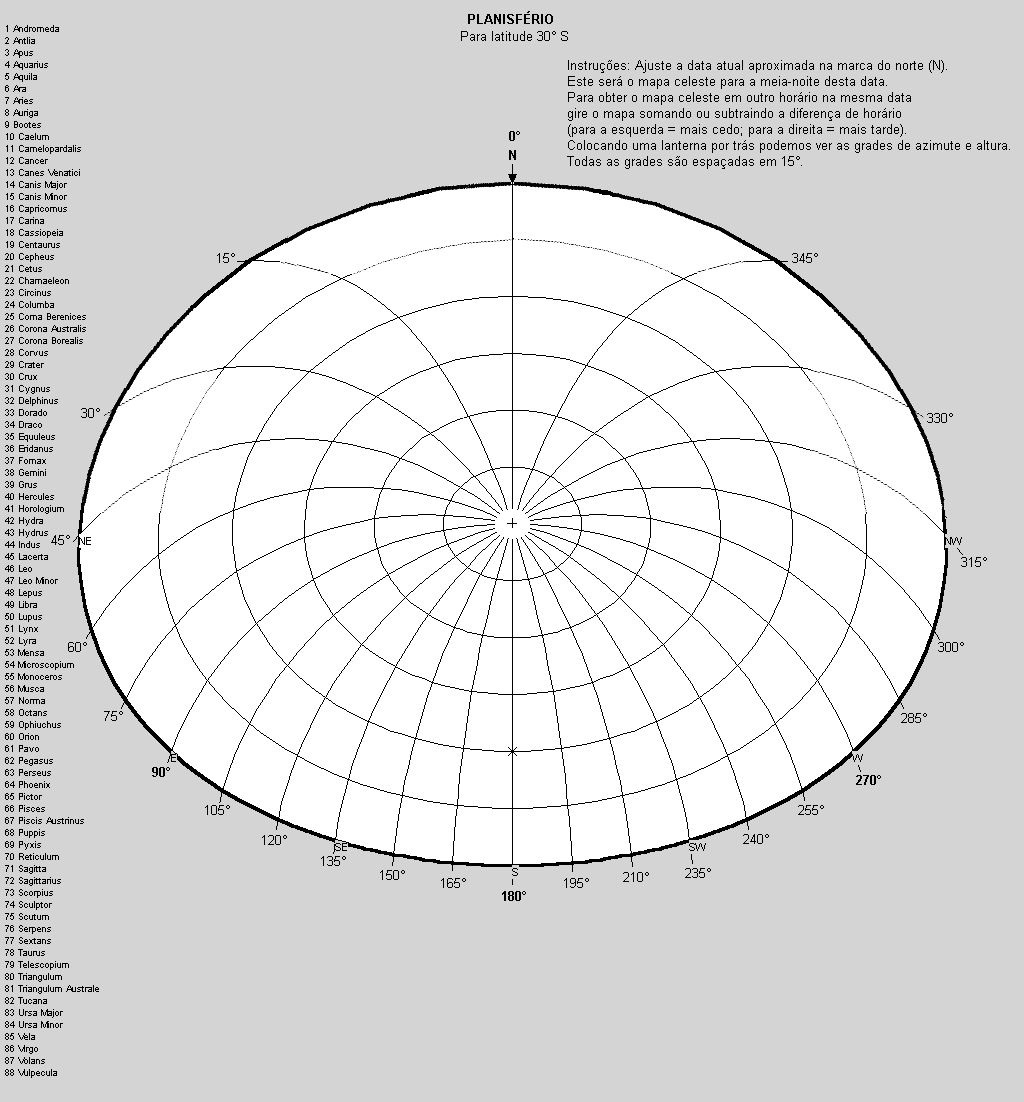

2. Planisfério tradicional para latitude -30°
Instruções
1 - Imprima uma cópia do mapa e duas cópias da máscara. Para melhor impressão, salve as figuras e depois use um software editor de imagens para imprimi-los. Lembre-se de usar a mesma escala para o mapa e as máscaras ao imprimir, de forma a usar a maior área possível da folha de papel (aconselhável: 50% do tamanho original). Não usar as opções de impressão: "ajustar à folha" nem "permitir distorção", use apenas a opção "centralizar na folha" e "escala = 50%" nas duas impressões.
2 - Recorte o mapa na sua borda externa em forma circular.
3 - Recorte a parte oval pela linha preta grossa de uma das cópias da máscara; deixe a outra inteira.
4 - Você pode optar por colar as três folhas numa cartolina ou papel cartonado para dar maior rigidez.
5 - Com uma tachinha, faça um furo no centro do mapa e na marca de 30° da cópia da máscara que não foi recortada (inferior).
6 - Coloque a tachinha no furo por trás da máscara inferior, coloque o mapa por cima encaixando no furo e, por fim, coloque a máscara recortada (superior), ajustando bem sobre sua cópia de baixo.
7 - Cole as duas máscaras nos cantos, cuidando para não colar o mapa, que deve girar livremente. Se você colou o mapa em um papel cartonado um pouco grosso, coloque pedaços desse mesmo material entre as máscaras nos cantos, para dar espaço para o mapa. Coloque um pedacinho de borracha na ponta da tachinha, a tampinha traseira de uma caneta Bic serve bem como proteção.
Agora que você dispõe das informações básicas e de mapas celestes para reconhecer os objetos do céu noturno, que tal começar a ampliar sua visão com instrumentos ópticos, como lunetas e telescópios? Continue lendo...
